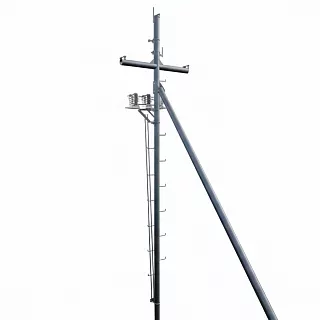

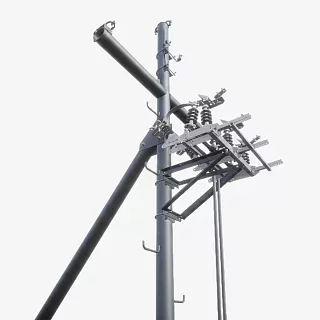

Концевая опора Кт10-1-Р2Мт

Описание

Концевая опора Кт10-1-Р2Мт — металлическая трубчатая анкерная опора, предназначенная для воздушных линий электропередачи напряжением 6–10 кВ. Применяется в точках окончания линии, анкерного закрепления проводов, на вводах в подстанции и распределительные пункты. Конструкция рассчитана на восприятие продольных усилий тяжения и обеспечивает устойчивость ВЛ в расчётных ветровых и гололёдных районах.

Изделие относится к линейке опор ВЛ 6–10 кВ из бурильных и отработанных труб и используется при строительстве и реконструкции распределительных сетей.

Назначение и особенности применения

Концевая опора Кт10-1-Р2Мт используется:

• на концах трасс ВЛ 6–10 кВ;
• в анкерных узлах;
• при переходах «воздух–кабель»;
• при подключении к ТП и РП.

Опора воспринимает:

• продольные нагрузки от тяжения проводов;
• ветровые воздействия;
• гололёдные нагрузки.

Анкерная схема работы позволяет сохранять устойчивость линии при несимметричных нагрузках.

Технические характеристики

• Тип: концевая опора.
• Класс линии: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146 × 8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146 × 8 мм.

Подкос:

• Высота — 8500 мм.
• Профиль — 146 × 8 мм.

Покрытие:

• горячее цинкование;
• порошковое / полимерное окрашивание.

Срок службы: до 30 лет

Конструкция и материалы

Опора выполнена в виде пространственной трубчатой металлоконструкции с подкосом, повышающим жёсткость и устойчивость при работе на тяжение.

Материалы изготовления:

• сталь 09Г2С;
• трубы обсадные и электросварные
  (возможно изготовление из материалов согласно Арх. № 4.0639).

Сталь 09Г2С обладает высокой прочностью, хорошей свариваемостью и устойчивостью к низким температурам, что обеспечивает надёжную эксплуатацию в климатических условиях РФ.

Антикоррозионная защита

Для защиты от коррозии применяются:

• горячее цинкование по ГОСТ 9.307;
• порошковое или полимерное окрашивание по требованию заказчика.

Такое покрытие обеспечивает длительную эксплуатацию на открытом воздухе и в промышленной среде.

Комплектация

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• подкос;
• крепёжные элементы;
• защитное покрытие.

По запросу возможно изготовление по индивидуальной КД и окраска по RAL.

Монтаж и эксплуатация

Монтаж выполняется по проектной документации ВЛ с соблюдением требований ПУЭ и профильных СП.

Основные требования:

• устройство фундамента по расчёту;
• контроль вертикальности установки;
• корректный монтаж траверсы и подкоса;
• соблюдение расчётных усилий натяжения.

В процессе эксплуатации рекомендуется периодический осмотр покрытия и соединений.

Область применения

Опора Кт10-1-Р2Мт применяется:

• в распределительных сетях 6–10 кВ;
• в городской и сельской энергетике;
• на промышленных объектах;
• при новом строительстве и реконструкции ВЛ.

Конкретные нагрузки и условия эксплуатации определяются проектом линии.

Нормативные документы

Проектирование и изготовление выполняются с учётом действующих нормативов РФ.

Расчёт и конструкции:

• СП 16.13330 «Стальные конструкции».
• СП 20.13330 «Нагрузки и воздействия».
• СП 22.13330 «Основания и фундаменты».

Материалы и покрытия:

• ГОСТ 19281 — сталь 09Г2С.
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732, 8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ (7-е издание).
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Преимущества Кт10-1-Р2Мт

• Надёжная работа на продольное тяжение.
• Подкосная схема повышенной жёсткости.
• Применение стали 09Г2С.
• Высокая коррозионная стойкость.
• Срок службы до 30 лет.
• Совместимость с типовой линейной арматурой.
• Изготовление по проектной документации.
