Светодиодный светильник Diora Unit PRO 32 (64–65 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 32 (64–65 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковок и промышленных территорий. Это наиболее мощная группа стандартных исполнений компактного типоразмера Unit PRO 32.
Светильники выпускаются мощностью 64 и 65 Вт. В зависимости от кривой силы света (КСС) и цветовой температуры световой поток составляет от 8700 до 10 000 лм. Для выбора предусмотрены четыре варианта широкой боковой оптики: Ш1, Ш2, Ш3 и Ш4.
Конструктивное исполнение зависит от выбранной оптической системы. Модификации Ш1 и Ш2 имеют консольное крепление, а для Ш3 и Ш4 предусмотрены два варианта — консоль и лира.
При выборе светильника важно учитывать, что модель с максимальным световым потоком не обязательно обеспечивает лучшие показатели освещения конкретного объекта. Результат зависит от пространственного распределения силы света, высоты установки, расположения опор и размеров освещаемой поверхности.
Световой поток и различия между исполнениями
Для Diora Unit PRO 32 мощностью 64–65 Вт предусмотрены следующие сочетания мощности, КСС и светового потока.
| КСС | Мощность, Вт | Световой поток при 4000/5000 К, лм | Световой поток при 2700/3000 К, лм |
|---|---|---|---|
| Ш1 | 65 | 9700 | 8700 при 2700 К |
| Ш2 | 64 | 10 000 | 9000 при 2700 К |
| Ш3 | 65 | 9000 | 9000 при 3000 К |
| Ш4 | 65 | 9500 | 9500 при 3000 К |
Максимальный номинальный световой поток обеспечивает Diora Unit PRO 64/10000 Ш2 — 10 000 лм при мощности 64 Вт и цветовой температуре 4000 или 5000 К.
Исполнение Ш1 мощностью 65 Вт обеспечивает 9700 лм при 4000/5000 К. При переходе на тёплый свет 2700 К световой поток уменьшается до 8700 лм.
Для модификаций Ш3 и Ш4 предусмотрены значения 9000 и 9500 лм соответственно. Они сохраняются при цветовой температуре 3000, 4000 и 5000 К.
Различия позволяют выбрать оборудование по сочетанию светового потока и формы КСС, а не только по мощности.
Оптические системы Ш1–Ш4
Все четыре оптические системы относятся к широкой боковой КСС, однако отличаются распределением силы света.
Ш1 — 130° × 40°. Оптическое исполнение для схем наружного освещения, в которых требуется соответствующее направленное распределение света. Используется при подборе оборудования для автомобильных дорог и протяжённых проездов.
Ш2 — 130° × 60°. Отличается от Ш1 более широким распределением в одной из плоскостей. При мощности 64 Вт обеспечивает световой поток до 10 000 лм.
Ш3 — 150° × 90°. Предусматривает широкое распределение силы света в двух плоскостях. Для модели мощностью 65 Вт световой поток составляет 9000 лм.
Ш4 — 150° × 75°. Формирует другую конфигурацию широкой боковой КСС. При мощности 65 Вт световой поток составляет 9500 лм.
Для дорожного освещения важны распределение света по ширине проезжей части, равномерность и ограничение слепящего действия. При подборе КСС учитываются категория дороги, монтажная высота и расстояние между опорами.
На парковках и открытых площадках дополнительно рассматриваются расположение проездов, пешеходных участков и окружающих сооружений.
Конкретная оптика выбирается по фотометрическим характеристикам соответствующего исполнения.
Консольное крепление и лира
Для Diora Unit PRO 32 (64–65 Вт) предусмотрены два способа установки, однако их доступность зависит от КСС.
| Оптика | Способ крепления |
|---|---|
| Ш1 | Консоль |
| Ш2 | Консоль |
| Ш3 | Консоль / лира |
| Ш4 | Консоль / лира |
Консольное исполнение предназначено для установки на соответствующие кронштейны опор наружного освещения.
Исполнение с лирой предусматривает использование крепления другого типа. Такой вариант доступен для модификаций Ш3 и Ш4.
При выборе учитываются монтажное положение светильника, совместимость крепёжных элементов и несущая способность конструкции.
Цветовая температура и артикулы
Для оптики Ш1 и Ш2 предусмотрены значения цветовой температуры 2700, 4000 и 5000 К. Для Ш3 и Ш4 доступны 3000, 4000 и 5000 К.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 65 | 8700 | 2700 | Консоль | DUPRO65Sh1-2,7K-C |
| Ш1 | 65 | 9700 | 4000 | Консоль | DUPRO65Sh1-4K-C |
| Ш1 | 65 | 9700 | 5000 | Консоль | DUPRO65Sh1-5K-C |
| Ш2 | 64 | 9000 | 2700 | Консоль | DUPRO64Sh2-2,7K-C |
| Ш2 | 64 | 10 000 | 4000 | Консоль | DUPRO64Sh2-4K-C |
| Ш2 | 64 | 10 000 | 5000 | Консоль | DUPRO64Sh2-5K-C |
| Ш3 | 65 | 9000 | 3000 | Консоль | DUPRO65Sh3-3K-C |
| Ш3 | 65 | 9000 | 3000 | Лира | DUPRO65Sh3-3K-L |
| Ш3 | 65 | 9000 | 4000 | Консоль | DUPRO65Sh3-4K-C |
| Ш3 | 65 | 9000 | 4000 | Лира | DUPRO65Sh3-4K-L |
| Ш3 | 65 | 9000 | 5000 | Консоль | DUPRO65Sh3-5K-C |
| Ш3 | 65 | 9000 | 5000 | Лира | DUPRO65Sh3-5K-L |
| Ш4 | 65 | 9500 | 3000 | Консоль | DUPRO65Sh4-3K-C |
| Ш4 | 65 | 9500 | 3000 | Лира | DUPRO65Sh4-3K-L |
| Ш4 | 65 | 9500 | 4000 | Консоль | DUPRO65Sh4-4K-C |
| Ш4 | 65 | 9500 | 4000 | Лира | DUPRO65Sh4-4K-L |
| Ш4 | 65 | 9500 | 5000 | Консоль | DUPRO65Sh4-5K-C |
| Ш4 | 65 | 9500 | 5000 | Лира | DUPRO65Sh4-5K-L |
Артикул определяет точное сочетание мощности, оптической системы, цветовой температуры и способа крепления.

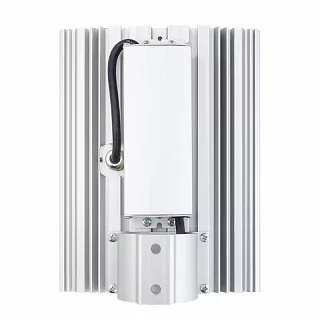

Компактный алюминиевый корпус

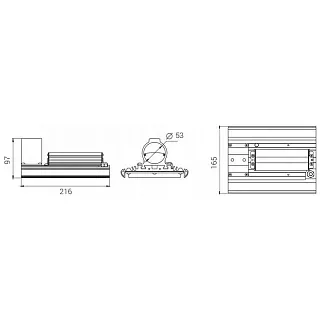

Светильники выполнены в корпусе размером 216 × 165 × 70 мм. В конструкции размещены светодиодные источники света, оптические элементы и электронный источник питания.
Алюминиевый корпус участвует в отводе тепла от работающих компонентов. При выборе оборудования учитываются условия наружной эксплуатации и монтажное положение.
Степень защиты IP67 предусматривает пыленепроницаемость корпуса и защиту от временного погружения в воду в пределах требований соответствующего класса.
Для установки проверяются присоединительные размеры крепления, характеристики опор и кронштейнов, условия электроснабжения и действующие механические нагрузки.
Технические характеристики
Применение
Автомобильные дороги и городские улицы
Diora Unit PRO 32 мощностью 64–65 Вт применяется при подборе оборудования для наружного освещения городских улиц, автомобильных дорог, подъездных путей и внутриквартальных проездов.
В зависимости от геометрии дороги могут рассматриваться различные оптические системы. КСС Ш1 и Ш2 имеют разные углы распределения света, поэтому выбор между ними выполняется по результатам расчёта.
Для каждого участка учитываются категория дороги, ширина проезжей части, высота установки и расстояние между опорами.
Парковочные комплексы и открытые стоянки
Модель может использоваться для освещения открытых автомобильных парковок, стоянок служебного транспорта и территорий возле общественных зданий.
При подборе учитываются расположение парковочных мест, ширина проездов и наличие пешеходных участков.
Исполнения Ш3 и Ш4 позволяют рассматривать широкое боковое распределение света для соответствующих конфигураций площадок. Возможность выбора крепления учитывается при размещении оборудования.
Промышленные и складские территории
Светильники используются при комплектации наружного освещения внутриплощадочных дорог предприятий, подъездов к складским комплексам и транспортных участков производственных территорий.
Для этих объектов важны условия эксплуатации, расположение инженерных сооружений и обеспечение необходимой освещённости зон движения техники.
Выбор конкретного исполнения определяется характеристиками оптической системы и требуемыми светотехническими показателями.
Модернизация систем наружного освещения
При реконструкции действующего освещения Diora Unit PRO 32 может использоваться для замены ранее установленного оборудования.
В зависимости от конструкции опоры выбирается подходящий вариант крепления. Дополнительно проверяются несущая способность монтажной конструкции, параметры питающей сети и совместимость присоединительных элементов.
Светотехнический расчёт позволяет определить, обеспечивает ли выбранная модификация нормируемые показатели при существующей схеме размещения опор.
Преимущества практического использования
Световой поток до 10 000 лм. Максимальное значение обеспечивает исполнение Ш2 мощностью 64 Вт с цветовой температурой 4000 или 5000 К.
Четыре варианта широкой боковой оптики. Ш1, Ш2, Ш3 и Ш4 позволяют выбирать светораспределение с учётом особенностей автомобильной дороги или открытой территории.
Несколько вариантов цветовой температуры. Для различных оптических исполнений доступны 2700, 3000, 4000 и 5000 К.
Два способа установки. Для моделей Ш3 и Ш4 предусмотрены консольное крепление и лира.
Компактный типоразмер. Корпус 216 × 165 × 70 мм позволяет использовать оборудование мощностью до 65 Вт без перехода к более крупной конструктивной группе.
Степень защиты IP67. Корпус защищён от проникновения пыли и воздействия воды в пределах установленного класса.
Купить Светодиодный светильник Diora Unit PRO 32 (64–65 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 32 (64–65 Вт) для освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
Доступны исполнения мощностью 64 и 65 Вт со световым потоком от 8700 до 10 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4 и различными вариантами цветовой температуры.
Для отдельных модификаций предусмотрены консольное крепление и лира.
При подборе оборудования учитываются требуемые показатели освещения, характеристики оптической системы, параметры опор и кронштейнов, условия электроснабжения и эксплуатации объекта.
НПО «Легион» осуществляет поставки светодиодных светильников для строительства и модернизации наружного освещения по России.
